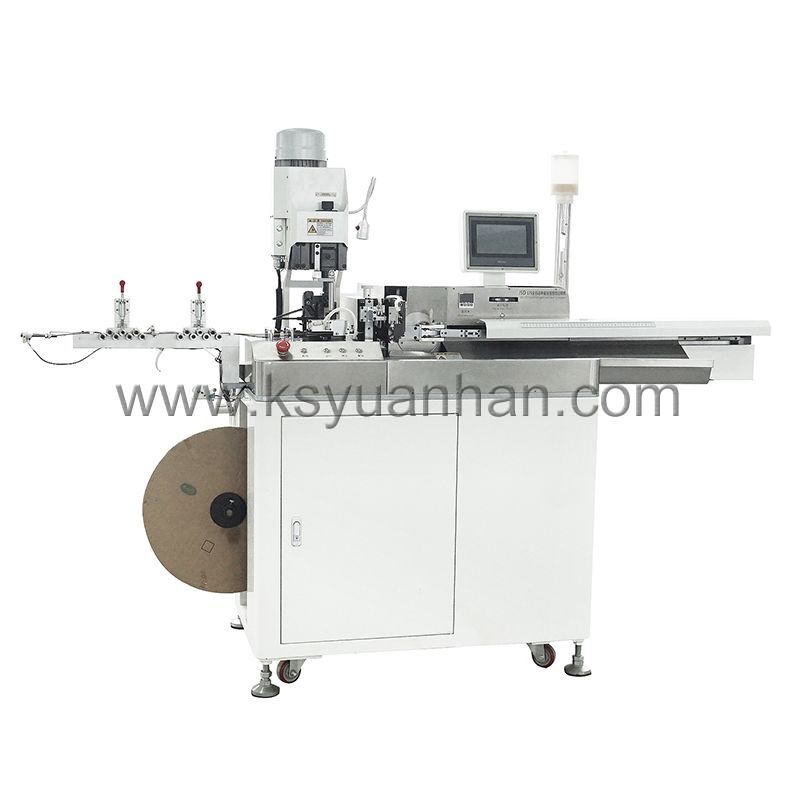

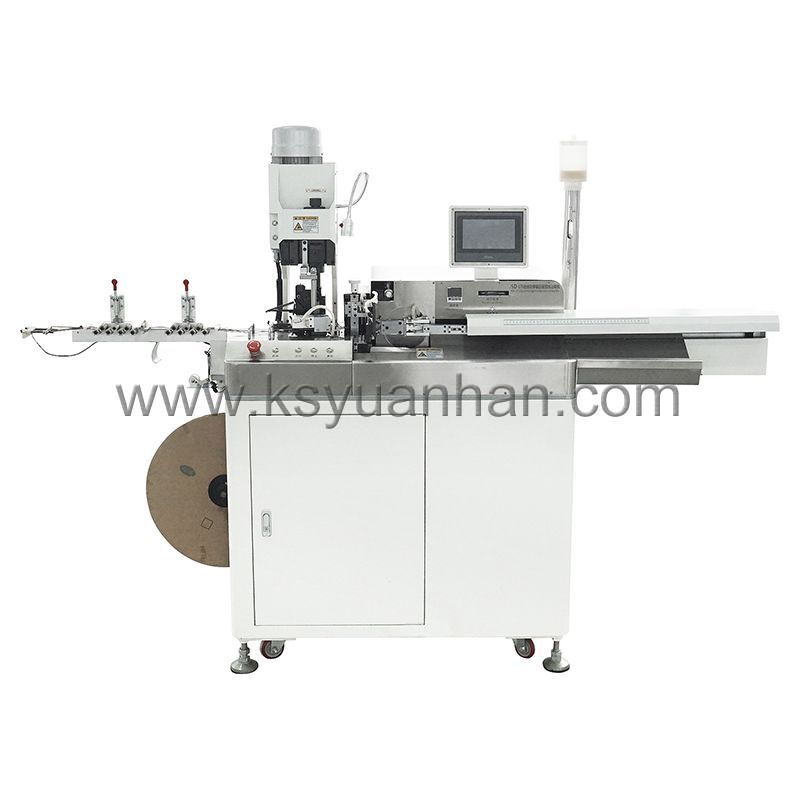

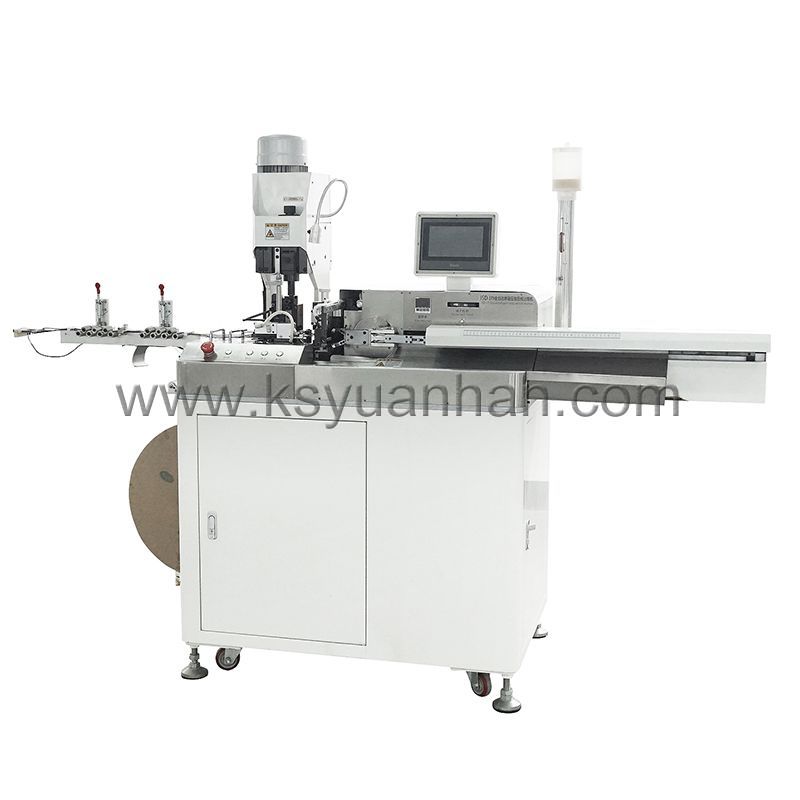

YH-WXD01五线剥皮沾锡打端机 YH-WXD01五线剥皮沾锡打端机

全自动剥皮沾锡打端子一体机

数量:
分享:

产品描述


1.拉线长度:30~800mm

2.气压:0.45~0.8Mpa(净化压缩空气)

3.线号 :30#~16#

4.剥皮长度:A端0~7mm; B端0~12m

5.产能: 5500条/小时(200mm)

6.机器安装在水平地面

7.电压:AC220V  50HZ(三插插座要接地)

8.机器规格:700mm*1000mm*1680mm

9.检测装备:缺端子检测;缺线检测;线打结检测;气压过低检测;压接不良检测;伺服电机故障报警


产品说明

1:产品不需要沾锡时可以关掉;

2:根据产品需求来调整沾锡次数;

3:沾助焊剂的角度;

4:旋转沾锡的角度;

5:数值越大,沾助焊剂越深;

6:数值越大,沾锡越深;

7:沾完锡,沾锡夹上升的速度;

8:沾锡速度1-30,1最慢;0正常速度;速度快慢会影响上锡量,越慢上锡越多;

9:每款产品调试好后,可以存档,0-99任意存;

10:产品不需要扭线时可以关掉;

11:扭线前移是指半剥之后,向前移动的位置;

12:后拉延时很关键,正常情况勿动,扭线挫刀在挫线的同时拉线夹后拉的时间;

13:前扭线功能;

14:点击进入分线功能;

15:扭线前移是指半剥之后,向前移动的位置;

16:扭线后拉的距离;

操作说明

1:长按3秒可以切换短线模式和正常模式;

2:调节剥皮尺寸,数值越大,刀张开越大;

3:压着位置;调节深打、浅打;

4:扭线刀值,数值越大,挫刀张开越大;

5:扭线半剥的尺寸,半剥尺寸调到线尾长度的50%-80%之间;

6:打端子剥皮尺寸;

7:产品总长度;0~800mm。


×
