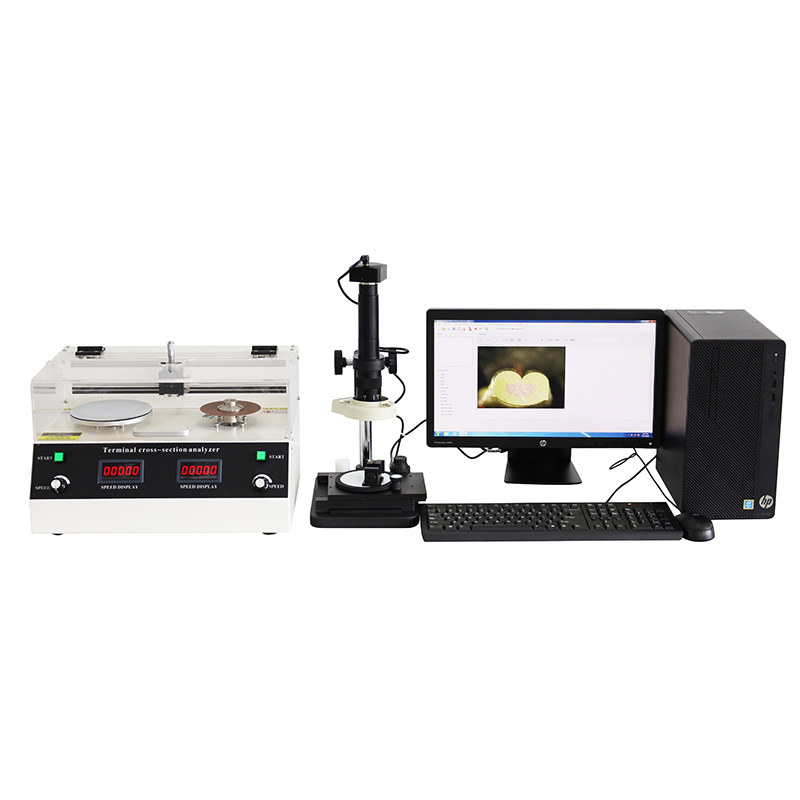

YH-SE3线束分析仪 YH-SE3线束分析仪

数量:
分享:

产品描述

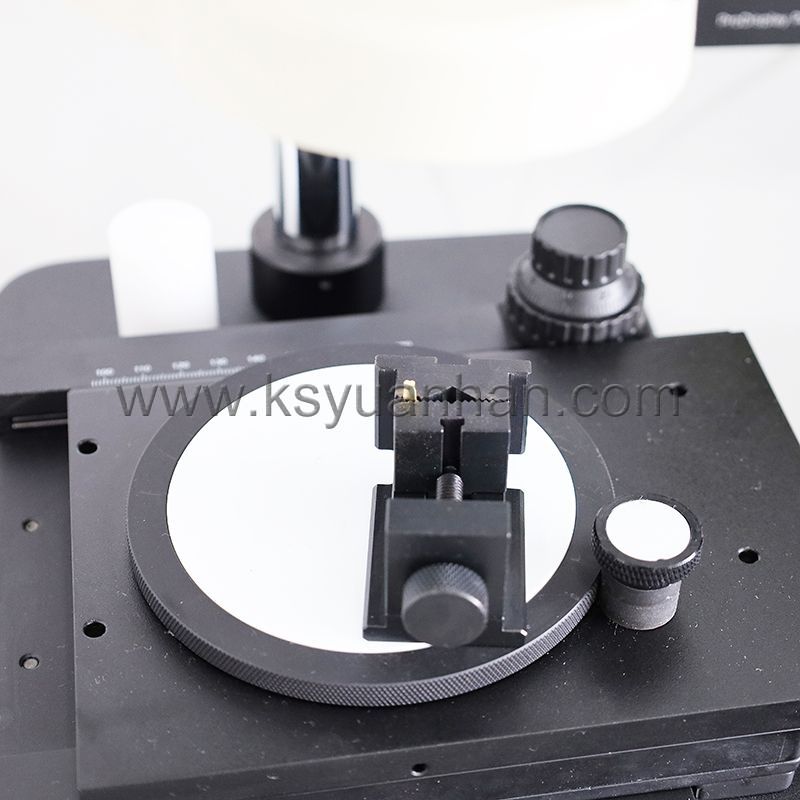

YH-SE3线束分析仪采用了端子专用夹具,适用于不同规格的端子端子专用夹具可靠地将端子夹住。无须担心在研磨过程中会产生端子压接部的变形。我司标准夹具适用于AWG5~AWG38线(可根据客户需求配备1-2套不同规格夹具满足客户需求)。样品制作过程采用目前行业先进技术替代树脂镶嵌,2分钟完成测试.




技术参数

型号 YH-SE3

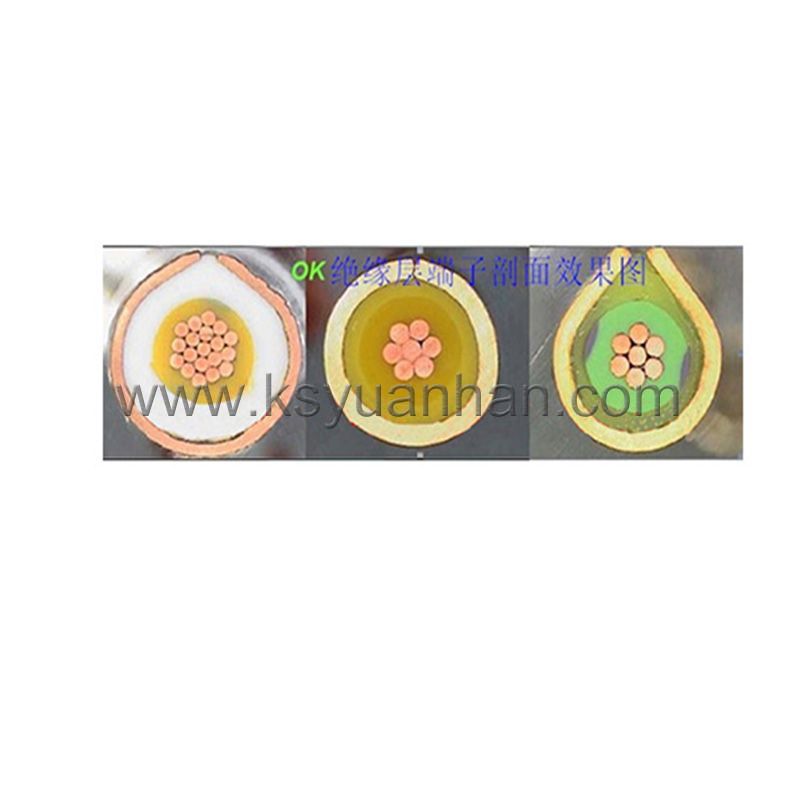

端子截面分析 日本进口无段式变焦光学系统
视频总倍率 30~312X
电线的适用范围 0.01~33mm2
电源  100~240VAC, 50/60Hz
成像系统  日本工业高清视频系统  300万
切割片规格  Φ150X0.5mm(德国进口、细腻耐用)
研磨砂纸  1200#
标准夹具 0.01—33mm2
专用级高精度基准尺 0.01/10mm
端子腐蚀 液体清洗(5S完成)
照明光源 全白可调LED照明装置
外形尺寸 W500XD350XH350

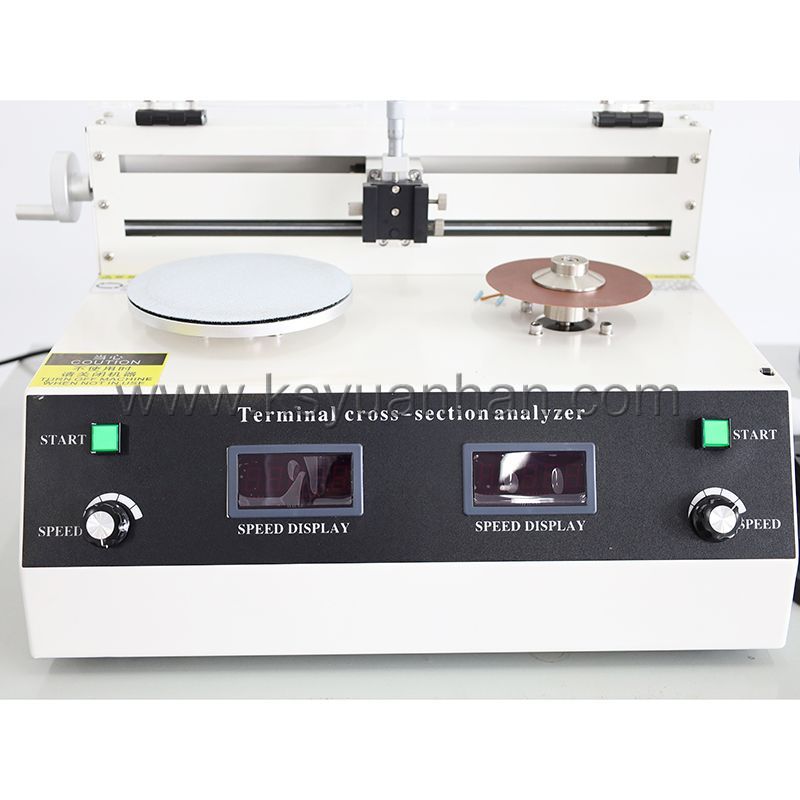

特点 精密一体式自动切割研磨设备,德国电机 0~4000rpm无极调速,专业端子截面分析软件含加密锁及光盘



软件特点

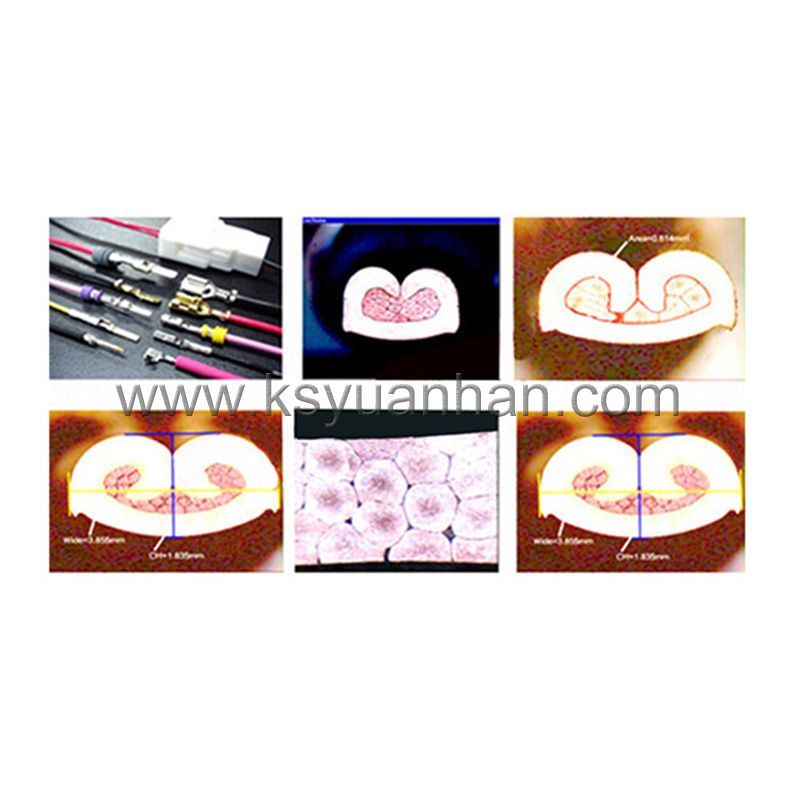

测量更快捷更方便,整个测量流程分为:C/H、C/W、C/R、壁厚、毛刺宽度、毛刺高度、压缩比、间隙比、线芯和角度测量,一键式测试数据马上出来。报告更加专业和完整,采用与德国德尔福合作开发最新端子检测系统。我们在软件里边植入了这套系统后,软件可以自动判定该端子压接是否合格。

×
