YH-DXNXTGJ全自动多线扭线套管机 YH-DXNXTGJ全自动多线扭线套管机

数量:
分享:

产品描述

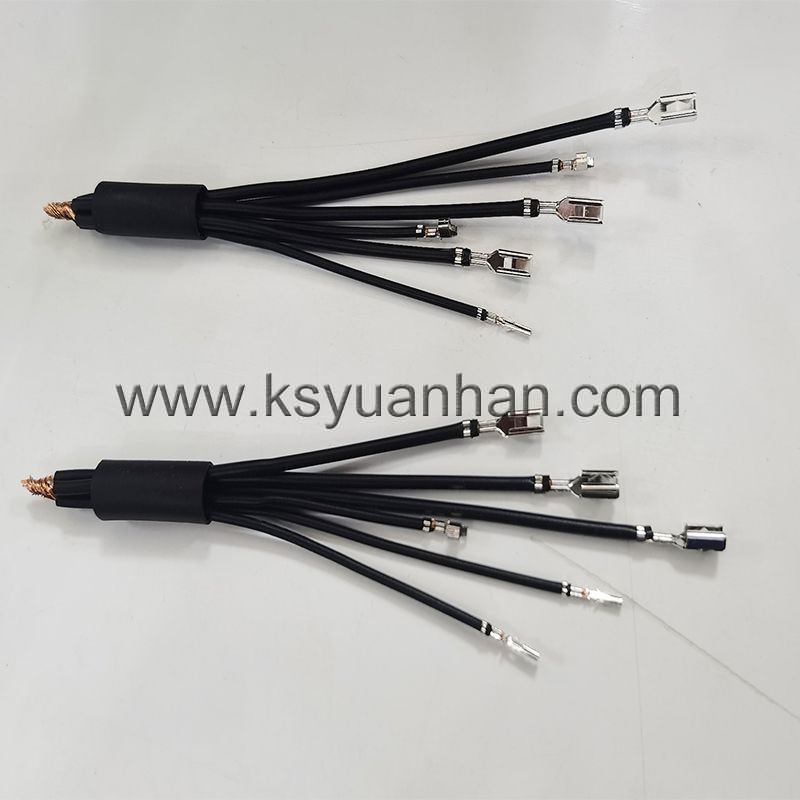

YH-DXNXTGJ全自动多线扭线套管机设备构成主要采用品牌原件,完成切断电线、剥皮、端子压着等功能,动作精准、性能稳定。主机內置四轮同步送线器,恒定保持线材张力;带有自动切端子料带装置。主机运动控制卡控制,中英文触摸屏参数设定,调整时间短、操作简便。适合橫送式、直送式OTP端子模具。节能、节省空间、环保型设备。


技术参数

YH-DXNXTGJ全自动多线扭线套管机

加工电线      #22~#14  AWG

加工产能      线长80-150mm 两线约 1500条/小时,六线约800条/小时。

切断精度      线长100mm以下 误差0.2+(线长x0.002)

线长100mm以上 误差0.5+(線長x0.002)

加工长度       中间留胶皮 76mm~99999mm

剥皮长度      前端 0.5~8.0mm   后端 0.1~10.0mm

切刀深度      最大调整量5.50mm ,  解析度0.01mm

检测装置      气压低下 电线有无  压着异常 入线异常

电源          单相 AC200V~242V 50/60Hz  10A

压缩空气      0.5 MPa(5kgf / cm2) 清洁干燥气体

机械尺寸      W 800 *D1800*H1800 mm

機械重量      约700KG


×
