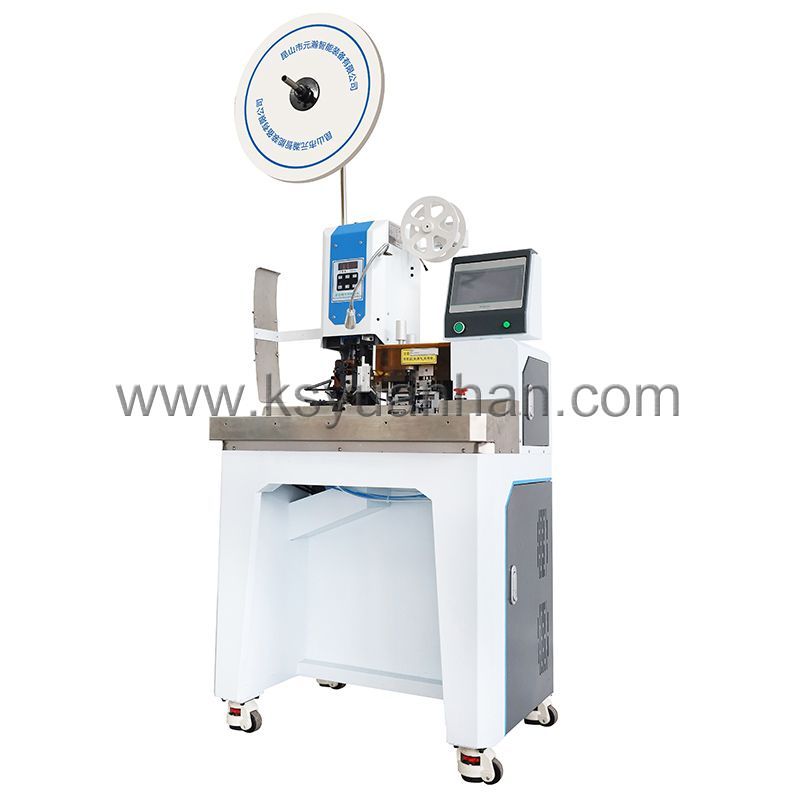

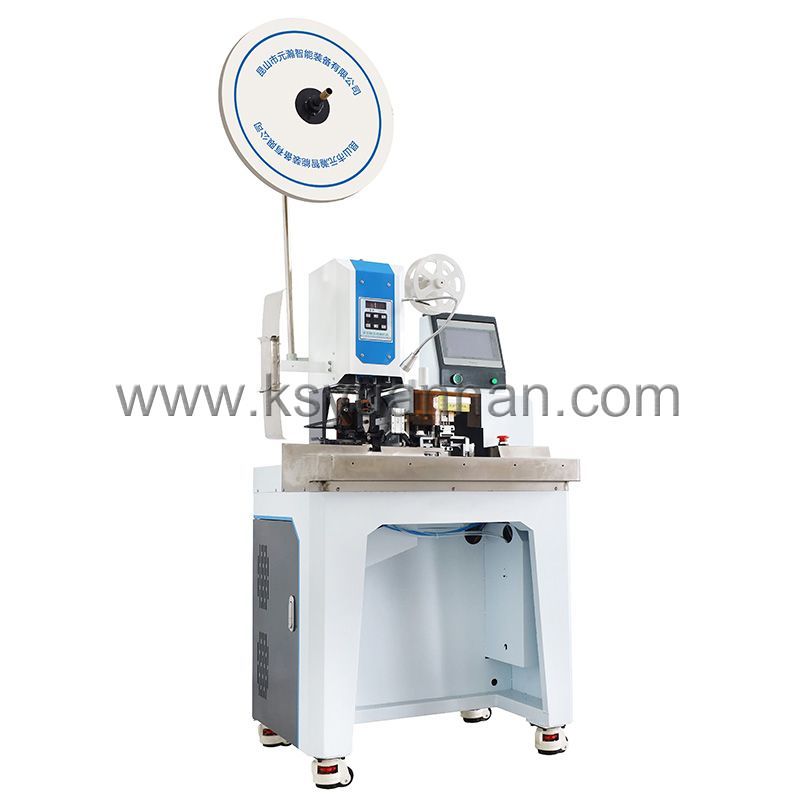

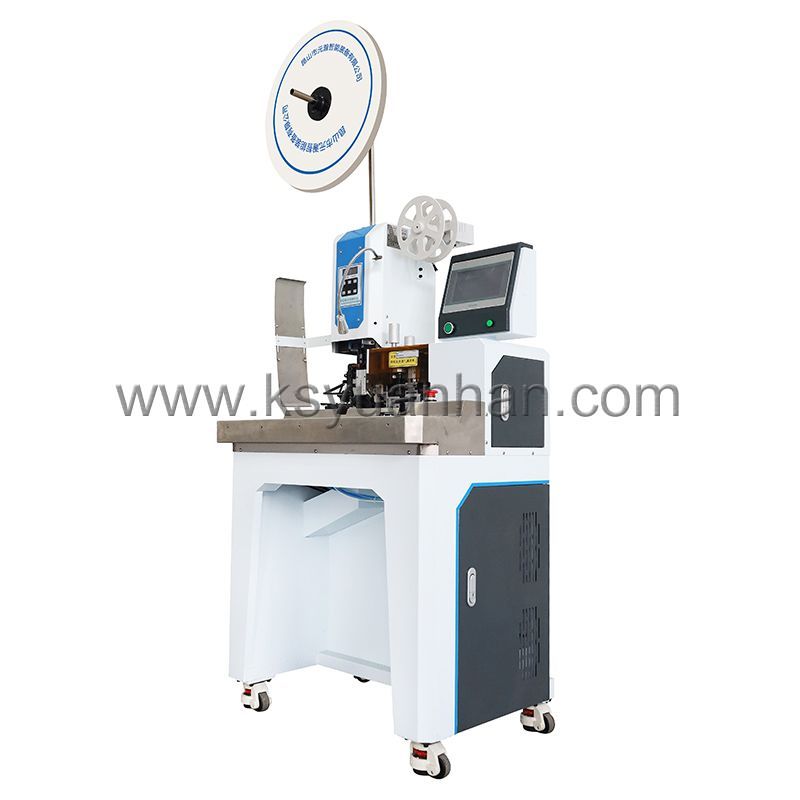

YH-DX228多芯护套线压接机 YH-DX228多芯护套线压接机

一款专门针对多芯线自动切断,剥皮,打端一体机,它可提高加工效率,减少人工,方便,快捷。

数量:
分享:

产品描述

YH-DX228元瀚多芯护套线剥皮机是将剥好外被的多芯线放入指定的夹子上,机器自动完成剥皮和端子压接。工人只需要简单的放线动作即可完成,对工人无须太多的经验要求,结构设计紧凑,采用OTP标准模具更改,维修调试简单易懂.机器外形小占地面积小 ,具有性能稳定,适用性强,操作简单,维护方便等特点。






技术参数

1:剥皮范围:2-4芯  最短剥皮25mm

        5-10芯  最短剥皮40mm

2:铆压范围:芯线最小:¢0.8mm

        芯线最大:¢4.0mm

        一次性最高可剥打12芯线

3:工作效率:12芯线/H可打5500PCS

4.电压: 220V

5.功率: 750W

6.生产效率:700-800条/小时


故障排除

1,端子统一压接不良: 模具上的送料长度或刀片没有调试好,针对出现的不良部位调整相对应的位置.

2,每条线都有刮伤: 检查剥皮压紧处有无压力过大,或者底部有无杂质,另外保证夹线部分的零件是否光滑.还有保证趴线爪趴线处位置有无对准,或者趴线爪尖角处有无抛光亮

3,动作不协调: 检查每个汽缸的气压大小,或者是某个汽缸或电磁阀反映不灵敏.同时可以看触摸屏上的设置的参数有无错误

4,包胶打端位置不稳定: 放线夹子有无夹紧,调节适当压力.检查拉线气缸有无异常

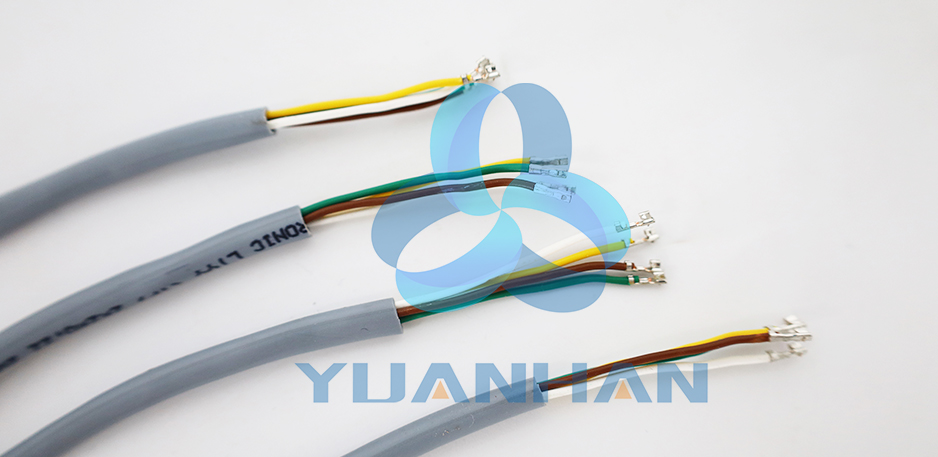

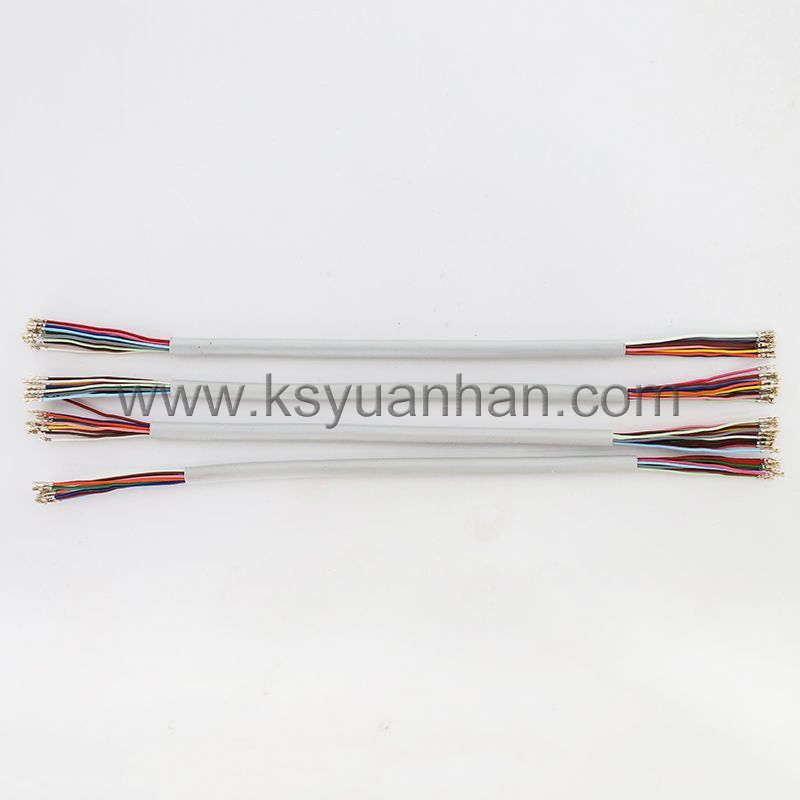

效果图


×
