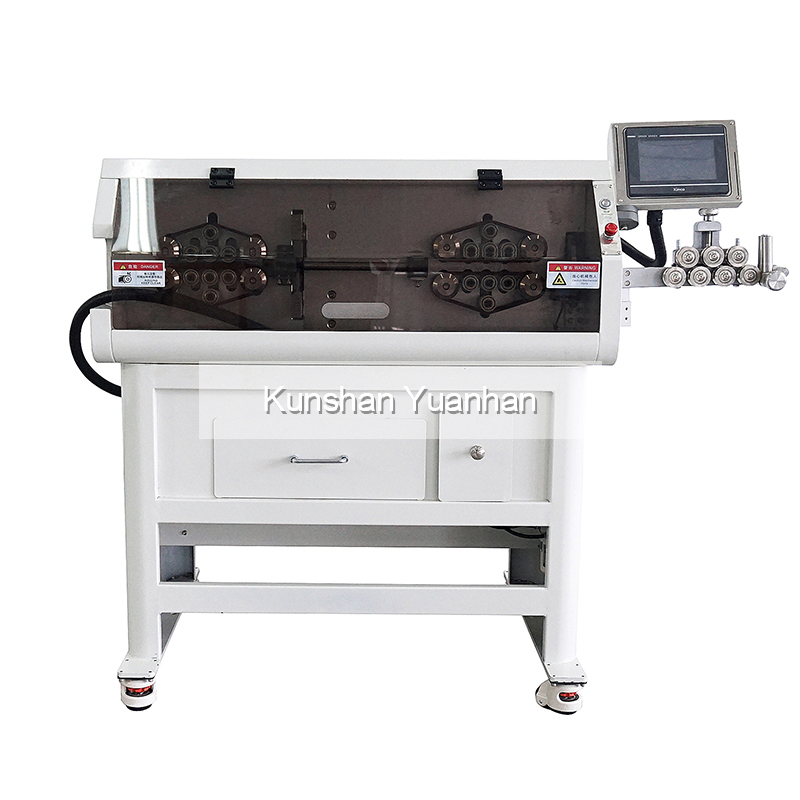

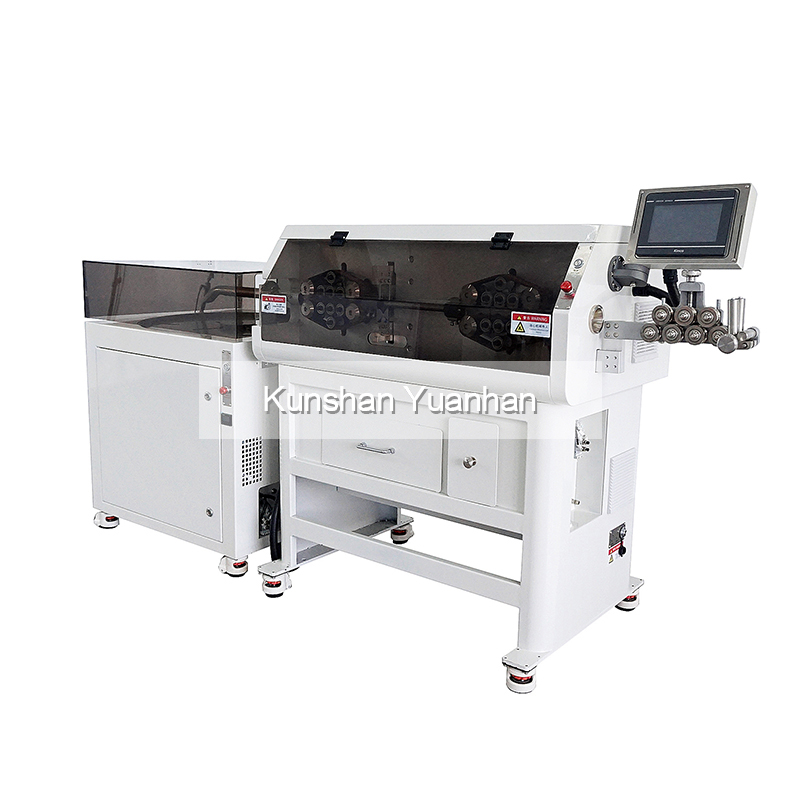

YH-B50/70大平方剥线机 YH-B50/70大平方剥线机

数量:
分享:

产品描述


全自动大平方剥线机是采用ARM高速处理器,与先进的运动控制技术相结合自主研发的具有完全知识产权的新一代线束加工设备。采用先进的人机界面,人性化的设计,操作起来及其简单。产品适用于电缆线以及多芯线。加工出的线束,长度一致,外观漂亮,效果佳。

本剥线机必须在原包装条件下进行运输和储存。从本公司出售之日起,当用户完全遵守剥线机运输、储存及使用规定,并在本公司封条完整的条件下,剥线机应符合国标、行标的要求。


产品参数



名称/型号

大平方电脑剥线机 YH-B70

显示方式

7寸真彩触摸屏

功 能

电线、电缆线 全自动切断剥皮

前 剥

RV电缆线全脱MAX 120mm

后 剥

电缆线全脱MAX 240mm

导线类型

电缆线、PVC、..等

剥线范围

6-70平方

切割长度

1mm-99999.99mm

切割公差

0.002*L以内(L=切割长度)

导管最大直径

Φ16

刀具材料

优质进口高速钢

生产率(次/小时)

2300PCS/小时

驱动方式

16轮驱动(无声混合式步进电机、伺服刀架)

送线方式

皮带送线,线缆无压印无刮痕

备注

特殊线缆 可定制,需寄样品线测试


操作说明

总  长:所需切割线材的总长度,包括剥口。

前剥:线材的前端需剥口长度,设定0时无前剥皮动作。

前半剥:线材线头的皮剥开的长度。如果头剥长度大于或等于线头长度时为全剥,小于时为半剥。

后剥口:线材的后端需剥口长度,设定0时无后剥皮动作。

后半剥:线材线尾的皮剥开的长度。如果尾剥长度大于或等于线尾长度时为全剥,小于时为半剥。

刀  值:指线材线芯多股铜丝的截面积总和。参数的数据,表示线径粗细的值,并无实际意义。设备运行中,如遇到线头线尾剥不开、切痕浅情况,则需减小刀值,如遇到线头线尾切断几根铜丝或把线头线尾切掉使线长变短的情况,则需加大刀值。

退  刀:其作用是刀刃切入线材一定深度后,退开一段深度再剥皮。退刀参数为“1”,表示上下刀刃切至线芯后各退0.01MM,依此类推。退刀参数的大小与线材外皮的厚度成正比,外皮的厚度越大,退刀值越大,反之越小。退刀参数既不能过大,也不能过小或为零。如果过大,则不能剥开线皮,如果过小或为零,则刀刃会损伤铜丝。


×
