全自动旋转刀剥皮机YH-603X 全自动旋转刀剥皮机YH-603X

数量:
分享:

产品描述



全自动旋转刀剥线机YH-603X

可选配:MES系统、物联网系统、定点喷码功能、中剥功能、外接辅助设备报警;

用户友好系统,可通过7”彩色触屏直观操作;

模块化接口,方便链接配件和周边设备;

模块化设计,未来可升级;

各种附选件,可定制系统。特殊线缆加工,可非标定制。


技术参数

型    号 YH-603X旋转刀
显示方式 7寸人机界面
功   能 屏蔽线、多层电缆线、电线, 全自动旋切剥皮切断
导线类型 屏蔽线、多层电缆线、电线、PVC、等
加工范围 0.75 -- 30平方
切断长度 120mm-999999.99mm
最小剥皮总长 总长--前端剥皮长度--后端剥皮长度 >120mm
切割公差 0.002*L以内(L=切割长度)
剥皮长度 前端全脱:1- 200mm ,前端半脱1-1500mm
后端全脱:1- 100mm ,  后端半脱 1-300mm
允许通过最大直径 Φ18
刀具材料 优质进口高速钢
旋切刀材质 白钢/ 钨钢(选配)
旋切刀数量 2片/4片
生产率(次/小时) 1500PCS/小时(根据线的长度,大小而定)
驱动方式 16轮驱动(送料步进电机、刀架伺服电机,旋转刀伺服电机);
R可选配全伺服
送线方式 皮带送线,线缆无压印无刮痕。(带剥皮加压功能)
升降操作方式 数字调节压轮高度
电源 AC220V 50/60Hz   ;  R可选110V 50/60Hz
气源 0.5Mpa清洁气源
尺寸(长*宽*高) 128*48*135cm
净重 180kg

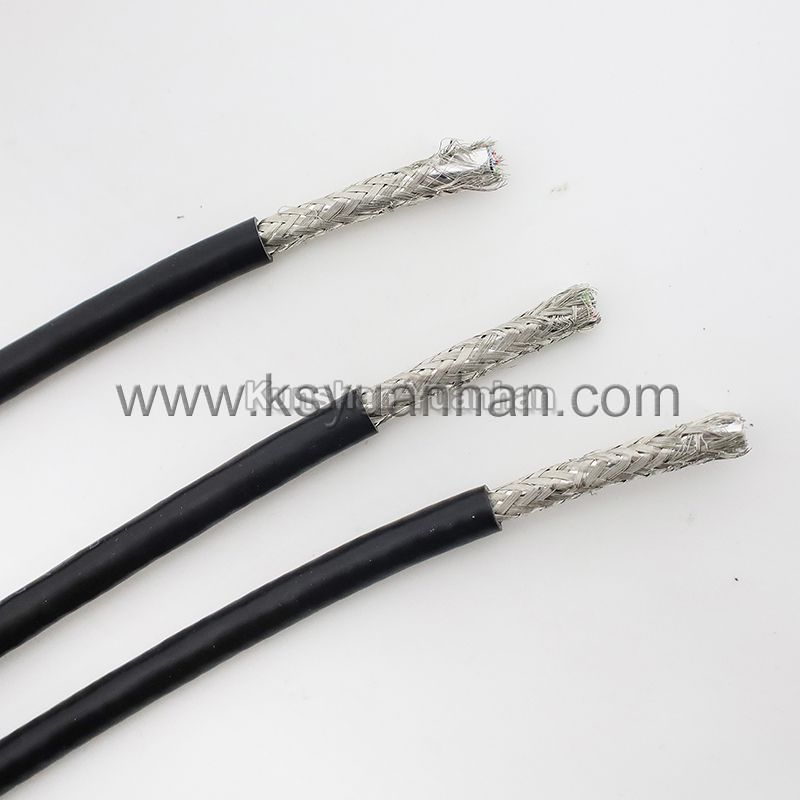

效果图


×
