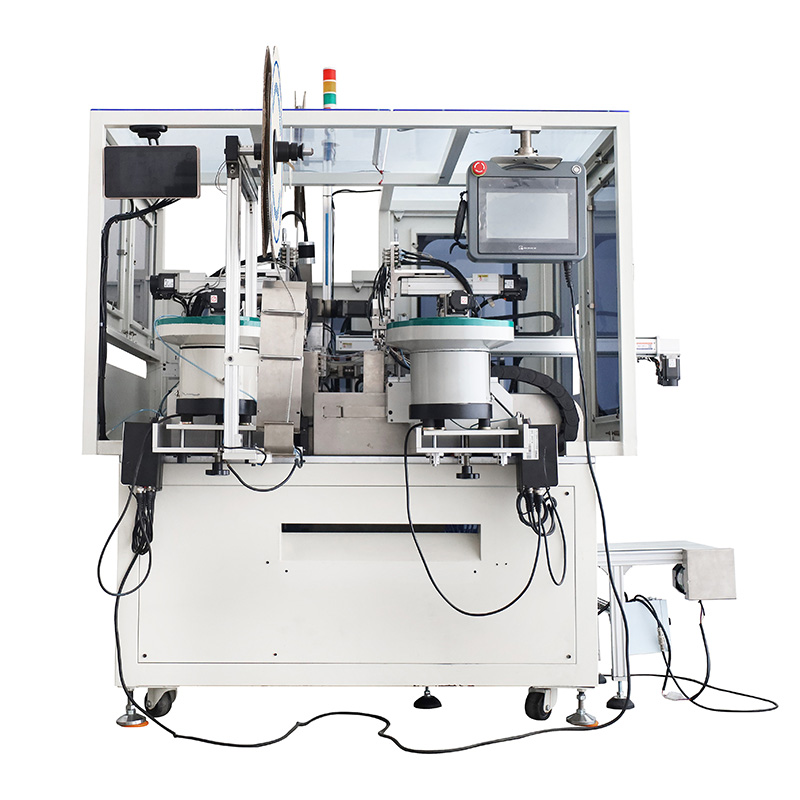

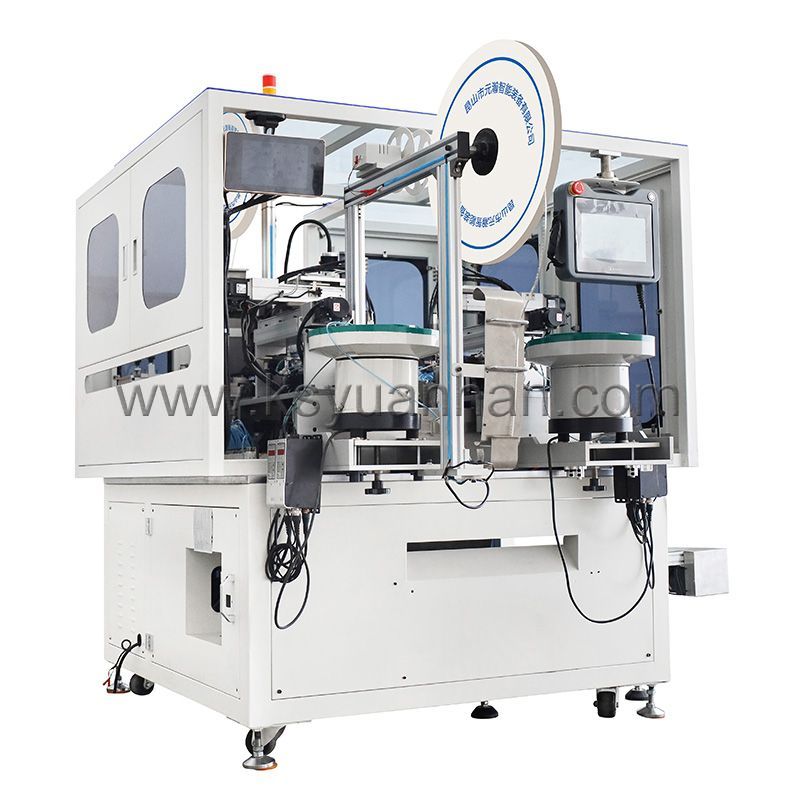

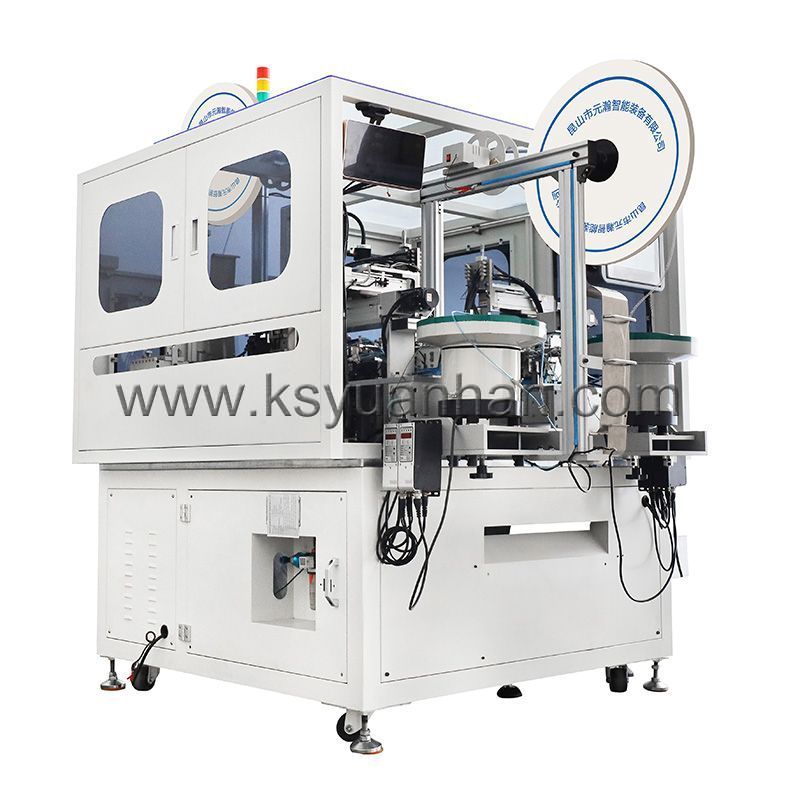

全自动双头插胶壳打端子机YH-STCJK09 全自动双头插胶壳打端子机YH-STCJK09

数量:
分享:

产品描述

     全自动双头插胶壳打端一体机。本机采用全伺服电机控制,是款精度高、多功能插壳机;可错位对插,可生产不同线长产品;全电脑中文触摸操控、调试方便快;具有缺线、无端子、压着力、检测铆压端子尺寸,端子回拉等功能 ; 裁线长度为任意长度(在行程范围内)




技术参数

型号:YH-STCJK09元瀚插胶壳机

功能:两端打端插壳 ,线长可不等长; 可选90度翻转插壳 ,可错位插壳 ,跳PIN插壳  ;                                                  可一端一壳,另一端多壳(胶壳同一种形号,不同Pin数); 可插双层胶壳;

          两端胶壳可同一面/也可正反面

产能:AWG#32~AWG#30   每小时约1300孔/AWG#28~AWG#16(线长100MM以内)

          AWG#28~AWG#20  每小时约1600孔/每小时(线长100MM以内)

切断长度:标准80MM~450MM(特殊要求最短80MM,最长可加长到450MM,特殊要求需定制)

切断精度:切断长度小于100MM,偏差小于0.3MM+(设定切断长度x0.002);切断长度大于100MM,

                 偏差小于0.3MM+(设定切断长度x0.002);

剥皮长度:前端:1.0~6.0MM(半剥皮长度2.0~6.0MM)  后端:前端:1.0~8.0MM(半剥皮长度2.0~8.0MM)

适用模具:横送端子卡模

压 着  机:2.0T端子机一台(两头打端子,配两台端子机)

控制方式:10英寸触摸屏操控屏,智能PLC控制

检测装置:有无电线检测、有无端子检测、端子压力检测(压力检测仪)、

                  端子尽寸检测(视觉CCD)、端子插胶壳回拉检测

电       源:AC210V~AC230V   50/60HZ   10A

压缩空气:0.6~0.8MPa(需使用清洁干燥气源)

重      量:约1000KG

机器尺寸:1800Wx1600Lx1750H(mm)

效果图


×
