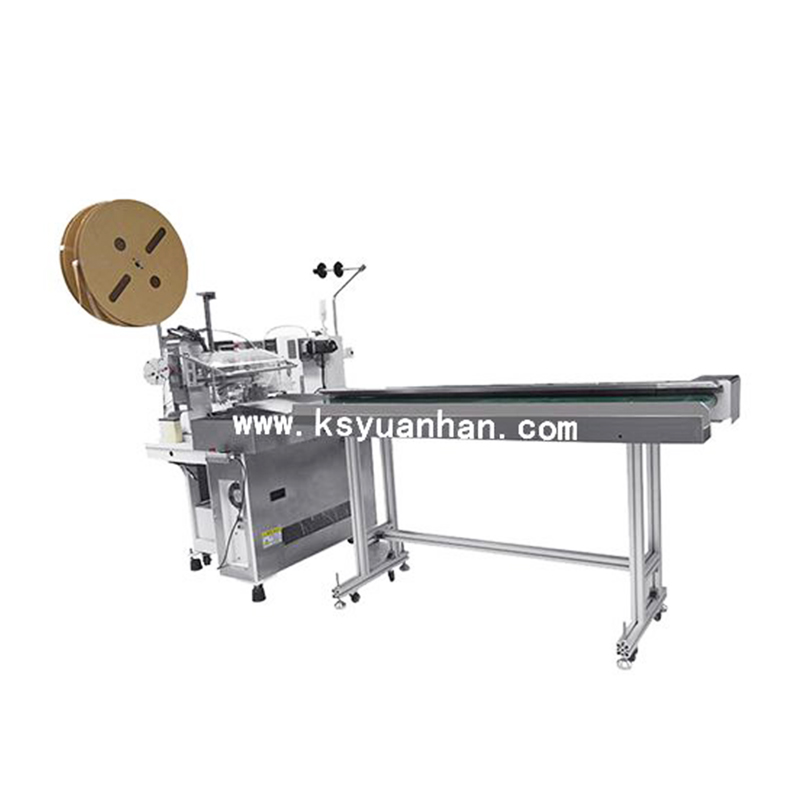

全自动穿防水塞沾锡端子机 全自动穿防水塞沾锡端子机

数量:
分享:

产品描述



精密型全自动单头打端、沾锡单头穿防水塞机

采用三菱伺服(整台机器9个伺服电机)与滚珠丝杆驱动,使送线,剥皮,打端、单穿防水塞等位置非常精准

相互之间的动作连接流畅,速度可达到2000条/小时

机械操控简单方便,全部由触摸屏操作

数据调整可改变剥皮裁线长度,切线深度,打端位置等,

为调机人员节约时间,机器的自动检测功能同时也能有效控制不良品的发生,使之即时发现并处理

YH-FSZ-331是一款给您带来安全,高效,精密的的加工机械。(可根椐要求量身定制)


技术参数

型号:YH-FSZ-331

最大加工能力:2000根/小时(100mm长度,视线材长短而定)

适用线径:AWG28~16 、绝缘外径 φ0.8~3.2mm

切断长度:50 ~ 9999mm(设定1mm单位)

切断加工精度:±0.1(0.1+0.005*L)mm以内,L=切断长度

剥皮长度:压着·F侧:0~15mm、焊锡·R侧:0~15(设定0.1mm  单位)

捻线、焊锡长:焊锡·R侧:2~10mm

压着能力:压着·F侧:2T

压接制动方式:伺服驱动,伺服马达

使用焊锡丝:焊锡卷φ0.8-1.2mm

焊锡设定温度:50~400℃

供给电源、空气:单相  220V  ±10%以内(50/60HZ)、0.5Mpa  150(ANR)/min

本体尺寸:1200mm*1100mm*2300mm(长宽高)


产品特点

1、高性价比单头打端、沾锡单头穿防水塞压着机。

2、采用精密型振动器送料系统。

3、可配备压力监控系统。

4、设计紧凑,操作维修方便。

5、配有安全防护罩,机器运行时可避免事故发生。

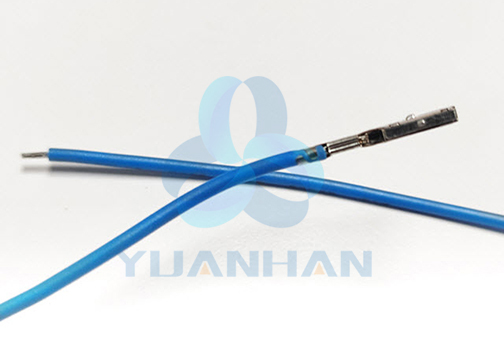

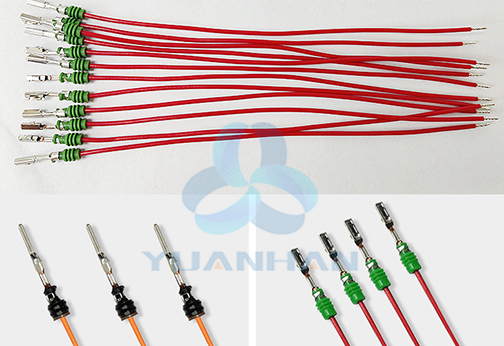

效果图


×
